крановые электродвигатели

Крановые электродвигатели 5MTH асинхронные предназначены для работы в подъемно-транспортных механизмах и в электроприводе агрегатов машин.

Условия эксплуатации:

Допустимая температура воздуха от -50 до +40°С и влажностью до 98% при температуре 25°С, а также при более низкой температуре без конденсации влаги.

Предназначены для работы от сети частотой 50 и 60 Гц, напряжением 220/380, 230/400, 240/415, 380/660, 380, 415, 500В;

Используются во всех отраслях народного хозяйства
Экспортируются в страны с умеренным и тропическим климатом;
Применяются в жилищном и капитальном строительстве, энергетике, на транспорте, в горнодобывающей и металлургической промышленности;
Поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов;
Изготовляются в одно- и двухскоростных исполнениях;
Монтажное исполнение:

1001 (на лапах, 1 конец вала)
1002 (на лапах, 2 конца вала)
2001 (лапы + фланец, 1 конец вала)
2002 (лапы + фланец, 2 конца вала)

Структура обозначения

Пример: 5МТН312-6У1:
где
5МТ - обозначение серии;
Н - класс изоляции;
3 - условный габарит серии;
1 - порядковый номер серии;
2 - условная длина сердечника;
6 - число полюсов;
У1 - вид климатического исполнения по ГОСТ 15150-69.



Технические характеристики крановых двигателей 5MTH

Тип двигателя Мощность,
кВт
частота вращения,
об/мин
Напря-
жение
статора,
В
Напря-
жение
ротора,
В
ток статора,
А
ток ротора,
А
cos Ф К.П.Д.
%
вес,
кг
5МТН-211-6 7.5 940 380 185 18.5 26.5 0.8 79 160
5МТН-311-6 11 945 380 250 25.8 29 0.78 83 200
5МТН-312-6 15 962 380 218 33.8 46.5 0.81 84 230
5МТН-411-6 22 960 380 200 50.4 74.5 0.78 85 320
5МТН-412-6 30 962 380 250 62 74.4 0.82 88 398
5МТН-311-8 7.5 690 380 205 20.3 25 0.7 80 200
5МТН-312-8 11 700 380 172 27 44 0.77 81 230
5МТН-411-8 15 715 380 178 35 58.5 0.76 85 320
5МТН-412-8 22 715 380 232 46.9 59.1 0.79 86 390
Для всех типов, перечисленных в таблице
класс защиты, IP - 54
режим работы, S3 - 40%
IM - У1



Технические характеристики крановых двигателей других типов

Тип Мощность, кВт Частота вращения, об/мин Тип Мощность, кВт Частота вращения, об/мин
С фазным ротором С фазным ротором
ДМТF011-6 1.4 885 4МТМ280S6 75 955
ДМТF012-6 2.2 890 4МТМ280L6 110 970
ДМТF111-6 3.5 900 МТН613-6 110 970
ДМТF112-6 5 925 4МТН400S10 110 600
АМТF132L6 7.5 925 4МТН400М10 132 600
МТF211-6 7.5 935 4МТН400S8 132 750
МТF(Н)311-8 7.5 700 4МТН400L10 160 600
МТF(Н)311-6 11 945 4МТН400М8 160 750
МТF(Н)312-8 11 700 4МТН400L8 200 750
МТF(Н)312-6 15 950 с короткозамкнутым ротором
МТF(Н)411-8 15 720 ДMTKФ-011-6 1.4 875
4МТ200LA8 15 720 ДМТKФ-012-6 2.2 880
МТF(Н)411-6 22 960 ДМТKФ-111-6 3.5 900
4МТ200LA6 22 960 ДМТKФ-112-6 5 910
МТF(Н)412-8 22 715 AМТKФ132L6 7.5 905
4МТ200LB8 22 715 МТKF(H)311-8 7.5 695
МТF(Н)412-6 30 960 МТКF(Н)-311-6 11 915
4МТ200LB6 30 960 МТКF(Н)-312-8 11 700
4МТМ225М8 30 715 МТКF(Н)-312-6 15 915
МТН511-8 30 715 МТКF(Н)-411-8 15 705
4МТМ225М6 37 955 4МТК200LA8 15 705
МТН511-6 37 955 МТКF(Н)411-6 22 935
4МТМ225L8 37 725 4МТК200LA6 22 935
МТН512-8 37 725 МТКF(Н)412-8 22 700
4МТМ225L6 55 955 4МТК200LВ8 22 700
МТН512-6 55 955 МТKF(H)412-6 30 945
4МТМ280S10 45 570 4МТК200LB6 30 945
МТН611-10 45 570 4МТКМ225М8 30 700
4МТМ280М8 55 720 МТКН-511-8 30 700
4МТМ280М10 60 575 4МТКМ225М6 37 930
МТН612-10 60 575 МТКН511-6 37 930
4МТМ280L10 75 575 4МТКМ225L8 37 700
МТН613-10 75 575 МТКН512-8 37 700
4МТМ280L8 75 725 4МТКМ225L6 55 925
МТН611-6 75 955 МТКН512-6 55 925

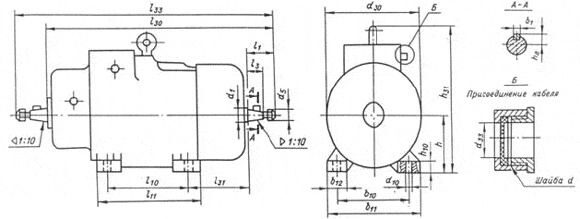

Габаритные и присоединительные размеры



Габаритные размеры

Тип двигателя Габарит Размеры, мм
MT MTK MT и MTK
l30 l33 l30 l33 h31 b11 d30
MTF

MTH

MTKF

MTKH
11 516 585 416 485 302 230 266
12 551 620 451 520
111 584 673 485 574 342 290 274
112 624 713 525 614
211 701 820 586 706 385 320 316
311 748 860 637 749 444 350 360
312 823 935 712 824
411 877 1027 749 899 527 440 422
412 953 1102 824 974
5MTH

4MTM

4MTKH

4MTKM
200L 907 1053 767 910 500 380 422
225M 960 1110 797 945 545 435 465
225L 1070 1220 907 1054
280S 1090 1265 - - 740 540 605
280M 1170 1345 - -
280L 1260 1435 - -
400S 1423 1645 - - 933 790 686
400M 1493 1715 - -
400L 1573 1795

Присоединительные размеры

Тип двигателя Габарит Размеры, мм
IM1001 IM2001 Концы валов
h l31 l10 b10 d10 d25 d24 d20 d22 n d1 l1 l3 b1 h5 форма вала
MTF

MTH

MTKF

MTKH
11 112 132 150 180 19 215 280 225 14 4 28 60 - 8 31 цилиндр
12 127 190
111 132 140 190 220 19 250 330 300 18 4 35 80 - 10 38
112 135 235
211 160 150 243 245 24 250 330 300 18 4 42 110 - 14 43
311 180 155 260 280 24 250 350 300 18 8 50 110 - 14 53.5
312 170 320
411 225 175 335 330 28 300 400 350 18 8 65 140 105 16 63.8 Конус
412 165 420
5MTH

4MTM

4MTKH

4MTKM
200L 200 133 305 318 19 - - - - - 65 140 105 16 63.8
225M 225 149 311 356 19 - - - - - 70 140 105 18 68.8
225L 356
280S 280 190 368 457 24 - - - - - 80 170 130 22 88.5
280M 419 - - - - -
280L 457 - - - - -
400S 400 280 560 686 35 - - - - - 110 210 165 25 106.8
400M 630 - - - - -
400L 710 - - - - -
