4МЦ2С (4МЦ2С 63, 4МЦ2С 80, 4МЦ2С 100, 4МЦ2С 125, 4МЦ2С 140, 4МЦ2С 160)

Главная » Мотор-редукторы » Мотор-редукторы цилиндрические » 4МЦ2С (4МЦ2С 63, 4МЦ2С 80, 4МЦ2С 100, 4МЦ2С 125, 4МЦ2С 140, 4МЦ2С 160)

Когда в одном механизме совмещается электродвигатель и редуктор, такой агрегат именуется мотор-редуктором (для некоторой импортной техники привычно название редукторный электродвигатель). Среди разнообразных типажей, лидерами по популярности являются мотор-редукторы:

  • цилиндрические;
  • планетарного типа;
  • червячные.
  • спироидные;
  • волновые
  • спецназначения.

Мотор-редукторы 4МЦ2С цилиндрические

Для цилиндрических редукторов типа 4МЦ2С 63 (75), 4МЦ2С 80 (102), 4МЦ2С 100 (50) характерна соосная схема, согласно которой взаимно располагаются выходной вал редуктора и электродвигатель.

Области, где находят применение мотор-редукторы 4мМЦ2С 63 (75) и другие наименования данного ряда, очень разнообразны:

  • средства автоматизации производства;
  • управляющие системы автоматизированные;
  • различные мини-приводы;
  • специальные агрегаты и инструменты;
  • и так далее.

Климатические вариации 4МЦ2С 100 (50), 4МЦ2С 80 (102), 4МЦ2С 63 (75)

Возможно и исполнение мотор редукторов 4МЦ2С 80 (102) и т.п. в климатических вариантах моделей, в частности, морозоустойчивых либо способных работать в регионах с жарким и тропическим климатом. Современные конструктивные улучшения позволяют снижать потери энергии на двигателе в момент включения (в том числе, без предварительного подогрева двигателя), даже если окружающая температура не поднимается выше нулевой отметки по шкале Цельсия. В некоторых случаях, мотор-редукторы комплектуются встроенным устройством для подогрева масла (относится к редукторам, у которых межосевое расстояние более 100 мм).

Назначение мотор редукторов 4МЦ2С 100 (50) стандартных от отечественного производителя - общемашиностроительное, применяются как приводы. В России работают сотни тысяч механизмов и машин, включающих в число своих узлов мотор-редукторы разнообразных моделей и наименований, с различными эксплуатационными характеристиками.

Редукторы: классификация по типам передачи

Принятая классификация мотор-редукторов (и редукторов) происходит по параметрам:
тип передачи (в редукторах 4МЦ2С 100 (50), 4МЦ2С 80 (102), 4МЦ2С 63 (75),  - цилиндрическая);
число ступеней;
взаиморасположение механических осей;
способы закрепления в рабочем положении.
Основным признаком для подразделения, как несложно догадаться, является именно тип передачи.

Мотор-редуктор 4МЦ2С







4МЦ2С фланцевое исполнение с общепромышленным двигателем

Размеры выходного вала

              (цилиндрический)                                                               (конический)

Марка d t u l w T
4МЦ2С63 28 31 8 60 58 M10-7Н
4МЦ2С80 35 38 10 80 75 М12-7Н
4МЦ2С100 45 48,5 14 110 104 M16-7Н
4МЦ2С125 55 59 16 110 100 М16-7Н
4МЦ2С140 63 67 18 140 135 -
4МЦ2С160 70 74,5 20 140 135  -
Марка d1 t1 u1 l w1 T1
4МЦ2С63 28 14,9 5 60 42 M16x1,5-8g
4МЦ2С80 35 18,5 6 80 58 М20х1,5-8g
4МЦ2С100 45 23,45 12 110 82 M30x2-8g
4МЦ2С125 55 28,9 16 110 82 М36х3-8g
4МЦ2С140 63 32,9 16 140 105 М42х3-8g
4МЦ2С160 70 36,4 18 140 105 М48х3-8g

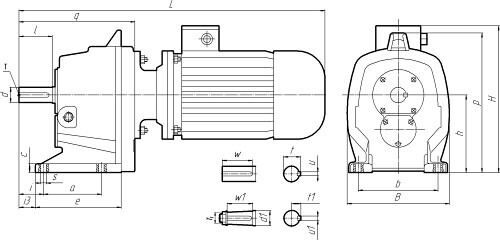

Исполнение на лапах
  Присоединительные размеры(мм) Габаритные размеры (мм)
Марка a b c e s h i i3 L B H p q
4МЦ2С63 110 150 16 160 12 140 48 33 527-623 200-250 257-275 260 220
4МЦ2С80 115 180 18 175 15 170 75 53 584-700 250 300-317 300 262
4МЦ2С100 130 210 22 195 14 212 110 90 717-767 250-350 390 317
4МЦ2С125 160 280 28 235 19 265 105 80 810-1055 350 485   355
4МЦ2С140 140 320  30 230 22 300 190 160 989-1137 400 493-560 535  430
4МЦ2С160 340 390 35 400 22 335 200 170 1125-1280 450 598-620 598 460

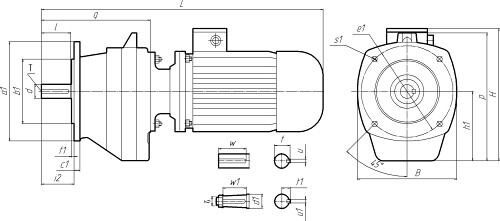

 Фланцевое исполнение

  Присоединительные размеры(мм) Габаритные размеры (мм)
Марка a1 b1 c1 e1 f1 s1 h1 i2 L B H p q
4МЦ2С63 200 130 12 185 5 11 140 69 527-623 200-250 257-275 260 220
4МЦ2С80 250 180 14 240 14 168 90 5 584-700 250 300-317 308 262
4МЦ2С100 270 230 14 275 14 7 210 120 717-767 250-350 390 317
4МЦ2С125 360 300 20 350 5 18 260 105 810-1055 360 480-520 475 355
4МЦ2С140 400 300 19 350 5 18 300 185 1004-1152 400 493-560 535 445
4МЦ2С160 400 300 19 350 5 18 335 147 1136-1291 450 598-620 598 460
