Редуктор ВКУ-500М ВКУ-610М ВКУ-765М ВКУ-965М
Редукторы цилиндрические вертикальные трехступенчатые крановые
Тип ВКУ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ ВКУ
| Наименование технических характеристик |
Типоразмер редуктора |
| ВКУ-500М |
ВКУ-610М |
ВКУ-765М |
ВКУ-965М |
| Передаточные числа |
14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140 |
| Номинальный крутящий момент на тихоходном валу, Н.м (ПВ=40%) |
3320 |
6000 |
12200 |
19750 |
| Масса, кг |
330 |
450 |
820 |
1530 |

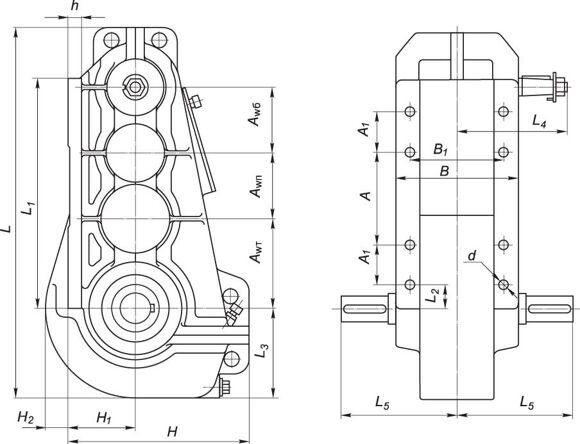

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ ВКУ
| Редуктор |
Aw т |
Aw п |
Aw б |
A |
A 1 |
B |
B 1 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
h |
| ВКУ-500М |
200 |
160 |
140 |
240 |
70 |
360 |
320 |
475 |
160 |
40 |
840 |
505 |
85 |
200 |
305 |
310 |
17 |
30 |
| ВКУ-610М |
250 |
200 |
160 |
375 |
70 |
350 |
305 |
585 |
250 |
- |
1000 |
605 |
50 |
240 |
325 |
355 |
17 |
35 |
| ВКУ-765М |
315 |
250 |
200 |
440 |
110 |
445 |
385 |
675 |
290 |
- |
1220 |
745 |
45 |
284 |
370 |
440 |
26 |
40 |
| ВКУ-965М |
400 |
315 |
250 |
570 |
120 |
620 |
540 |
930 |
320 |
75 |
1565 |
960 |
75 |
385 |
450 |
495 |
33 |
45 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ БЫСТРОХОДНЫХ ВАЛОВ РЕДУКТОРОВ ВКУ
| Редуктор |
быстроходный вал (конический) |
| d |
d 1 |
l |
l 1 |
b |
t |
| ВКУ-500М |
40 |
М24х2,0 |
110 |
82 |
10 |
20,95 |
| ВКУ-610М |
40 |
М24х2,0 |
110 |
82 |
10 |
20,95 |
| ВКУ-765М |
50 |
М36х3,0 |
110 |
82 |
12 |
25,95 |
| ВКУ-965М |
65 |
М42х3,0 |
140 |
105 |
16 |
33,9 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНЫХ ВАЛОВ РЕДУКТОРОВ ВКУ
| Редуктор |
тихоходный вал (цилиндрический) |
| d 2 |
l 2 |
b 1 |
t 1 |
| ВКУ-500М |
65 |
105 |
18 |
69 |
| ВКУ-610М |
80 |
130 |
22 |
85 |
| ВКУ-765М |
125 |
165 |
32 |
136 |
| ВКУ-965М |
125(140) |
165(200) |
32(36) |
136(152) |
ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:
ВКУ-965М-50-12-У3, ТУУ 29.1-24587406.003-2003
где: ВКУ - тип редуктора;
965 - межосевое расстояние тихоходной ступени, мм;
50 - номинальное передаточное число;
12 - вариант сборки;
У3 - климатическое исполнение и категория размещения.
|
