Редукторы цилиндрические одноступенчатые

Тип 1ЦУ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ 1ЦУ

Наименование технических характеристик Типоразмер редуктора
1ЦУ-100 1ЦУ-160 1ЦУ-200 1ЦУ-250
Передаточные числа 2; 2,5; 3,15; 4; 5; 6,3
Допускаемая радиальная консольная нагрузка, Н на быстроходном валу 630 1250 2800 4000
на тихоходном валу 2240 4500 6300 9000
Номинальный крутящий момент на тихоходном валу, Н.м 315 1250 2500 5000
КПД 0,98
Масса, кг 27 78 135 250

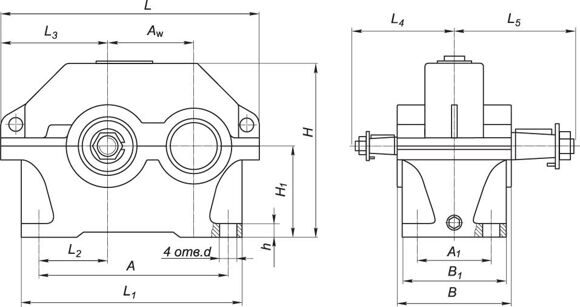

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ 1ЦУ

Редуктор Aw A A 1 B B 1 H H 1 h L L 1 L 2 L 3 L 4 L 5 d
1ЦУ-100 100 224 95 140 132 224 112 22 315 265 85 132 136 155 15
1ЦУ-160 160 355 125 185 175 335 170 28 475 405 136 195 218 218 24
1ЦУ-200 200 437 165 212 200 425 212 36 670 580 165 236 230 265 24
1ЦУ-250 250 545 185 265 250 530 265 40 710 615 212 290 280 315 28







ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЫХОДНЫХ ВАЛОВ РЕДУКТОРОВ 1ЦУ

Редуктор быстроходный вал тихоходный вал
d d 1 l l 1 b t d d 1 l l 1 b t
1ЦУ-100 25 М16х1,5 60 42 5 13,45 35 М20х1,5 80 58 6 18,55
1ЦУ-160 45 М30х2,0 110 82 12 23,45 55 М36х3,0 110 82 14 28,95
1ЦУ-200 55 М36х3,0 110 82 14 28,95 70 М48х3,0 140 105 18 36,38
1ЦУ-250 70 М48х3,0 140 105 18 36,38 90 М64х4,0 170 130 22 46,75





ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ





ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

1ЦУ-250-6,3-12-У3, ТУУ 29.1-24587406.003-2003

где: 1ЦУ - тип редуктора;
250 - межосевое расстояние, мм;
6,3 - номинальное передаточное число;
12 - вариант сборки;
У3 - климатическое исполнение и категория размещения.
