Редуктор ПЧ-40 ПЧ-63 ПЧ-80 ПЧ-100 ПЧ-125 ПЧ-160
Редукторы Червячные.
Тип ПЧ (с планетарной приставкой)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ ПЧ
| Редуктор |
ПЧ-40 |
ПЧ-63 |
ПЧ-80 |
ПЧ-100 |
ПЧ-125 |
ПЧ-160 |
| Номинальный крутящий момент на выходном валу, Н.м |
30 |
110 |
220 |
450 |
840 |
1600 |
| Номинальное передаточное число |
32, 40, 50, 64, 80, 100, 125, 160, 200, 250, 320 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ ПЧ-40 - ПЧ-80
| Редуктор |
Aw |
A |
B |
B 1 |
B 2 |
B 3 |
B 4 |
H |
H 1 |
H 2 |
L 1 |
L 2 |
L 3 |
d |
D |
| ПЧ-40 |
40 |
105 |
120 |
100 |
140 |
164 |
100 |
180 |
112 |
37 |
172 |
150 |
180 |
13 |
120 |
| ПЧ-63 |
63 |
150 |
145 |
125 |
165 |
197 |
120 |
232 |
145 |
40 |
222 |
180 |
220 |
13 |
145 |
| ПЧ-80 |
80 |
180 |
165 |
140 |
185 |
212 |
145 |
267 |
172 |
42 |
259 |
225 |
260 |
15 |
165 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ ПЧ-100 - ПЧ-160
| Редуктор |
Aw |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L 1 |
L 2 |
L 3 |
d |
D |
| ПЧ-100 |
100 |
194 |
175 |
140 |
225 |
312 |
200 |
18 |
240 |
200 |
487 |
19 |
190 |
| ПЧ-125 |
125 |
243 |
230 |
190 |
230 |
396 |
236 |
22 |
275 |
230 |
569 |
19 |
220 |
| ПЧ-160 |
160 |
282 |
280 |
230 |
280 |
500 |
300 |
30 |
350 |
300 |
710 |
22 |
260 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ БЫСТРОХОДНОГО ВАЛА РЕДУКТОРОВ ПЧ-40 - ПЧ-80
| Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
| ПЧ-40 |
16 |
М5 |
28 |
15 |
3 |
8,5 |
| ПЧ-63 |
22 |
М8 |
36 |
20 |
4 |
11,6 |
| ПЧ-80 |
25 |
М8 |
42 |
20 |
5 |
13,45 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ БЫСТРОХОДНОГО ВАЛА РЕДУКТОРОВ ПЧ-100 - ПЧ-160
| Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
| ПЧ-100 |
32 |
М20х1,5 |
80 |
58 |
6 |
17,05 |
| ПЧ-125 |
32 |
М20х1,5 |
80 |
58 |
6 |
17,05 |
| ПЧ-160 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,95 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНОГО ВАЛА РЕДУКТОРОВ ПЧ-40 - ПЧ-80
| Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
| ПЧ-40 |
18к6 |
М5 |
40 |
15 |
6 |
20,5 |
| ПЧ-63 |
28к6 |
М8 |
60 |
20 |
8 |
31 |
| ПЧ-80 |
35к6 |
М8 |
80 |
20 |
10 |
38 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНОГО ВАЛА РЕДУКТОРОВ ПЧ-100 - ПЧ-160 (2 ВАРИАНТА)
| Редуктор |
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
| ПЧ-100 |
45 |
М30х2,0 |
110 |
82 |
90 |
12 |
23,45 |
14 |
48,5 |
| ПЧ-125 |
55 |
М36х3,0 |
110 |
82 |
110 |
14 |
28,95 |
16 |
59 |
| ПЧ-160 |
70 |
М48х3,0 |
140 |
105 |
140 |
18 |
36,375 |
20 |
74,5 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ РЕДУКТОРОВ ПЧ-40 - ПЧ-160 (2 ВАРИАНТА)
| Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
| ПЧ-40 |
23 |
18 |
112 |
72 |
6 |
20,8 |
22 х 1,5 х H8 |
| ПЧ-63 |
33 |
28 |
108 |
68 |
8 |
31,1 |
32 х 1,5 х H8 |
| ПЧ-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
| ПЧ-100 |
46 |
35 |
205 |
90 |
10 |
38,3 |
45 х 2,0 х Н8 |
| ПЧ-125 |
60 |
40 |
230 |
110 |
12 |
43,3 |
55 х 2,5 х Н8 |
| ПЧ-160 |
72 |
60 |
275 |
130 |
18 |
64,4 |
70 х 2,5 х Н8 |
ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ ПЧ (вид сверху, червяк под колесом)

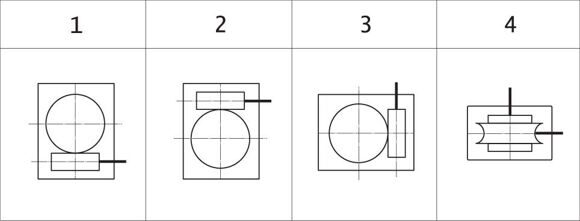

ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В РЕДУКТОРАХ ПЧ (вид сбоку)
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:
ПЧ-63-160-52-1-У3, ТУУ 29.1-24587406.003-2003
где: ПЧ - тип редуктора;
63 - межосевое расстояние, мм;
160 - номинальное передаточное число;
52 - вариант сборки;
1 - вариант расположения червячной пары;
У3 - климатическое исполнение и категория размещения.
|
