Питание электроэнергией и аппаратура

Питание электроэнергией и аппаратура управления

Питание талей электроэнергией осуществляется от сети переменного тока напряжением 380 В посредством гибкого кабеля, непосредственно присоединяемого к тали.

На электроталях применены магнитные, реверсивные пускатели без тепловой защиты с механической блокировкой.

Управление электрической талью осуществляется вручную с пола через подвесной кнопочный пост управления.

Конструкция кнопочного поста такова, что включение механизмов тали возможно только при непрерывном нажатии на кнопку.

Схемой включения контактов кнопок поста управления предусмотрена электрическая блокировка, исключающая возможность короткого замыкания в пускателях при одновременном нажатии кнопок, предназначенных для включения противоположных движений одного и того же механизма. Однако это не исключает возможности одновременного включения разных механизмов, т. е. совмещения передвижения с подъемом или опусканием груза.

Схемы электрические принципиальные и схемы электрические соединений приведены на рисунках 27,28,29, зо, 31,32, З3 и 34.

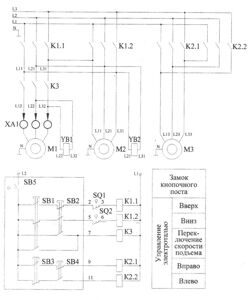

Схема тельфера без микропривода
